Productielijn voor het mengen en conserveren van tomatenpasta 3 ton / uur of capaciteit en maat

Ik...Samenvatting van het projectvoorstel

1Ontwerpschema en voorwaarden:3T/H tomatenpasta-menginstallatie en conserveringsproductielijn.

2. Technische beschrijving:

2.1 Categorie: plant voor het mengen van tomatenpasta's en productielijn voor de conservering

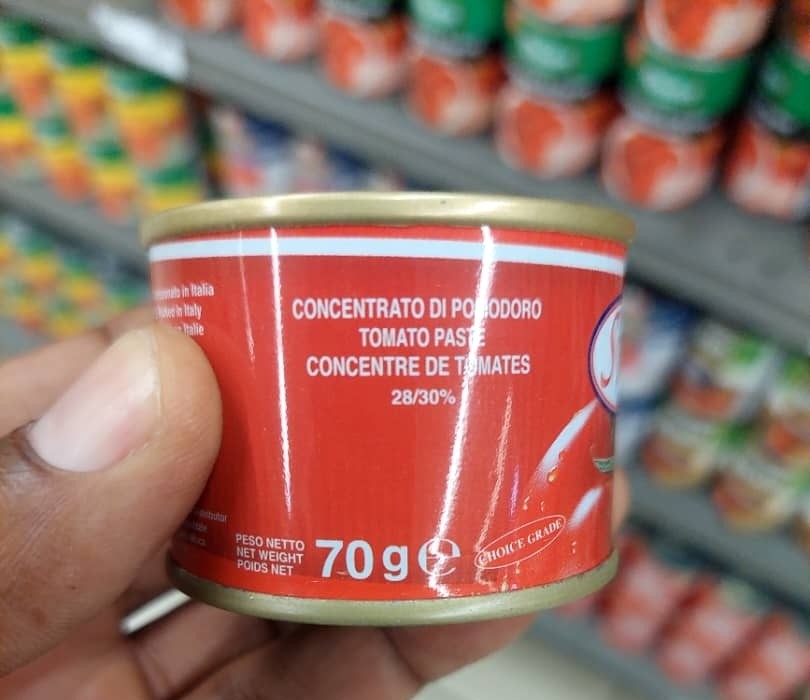

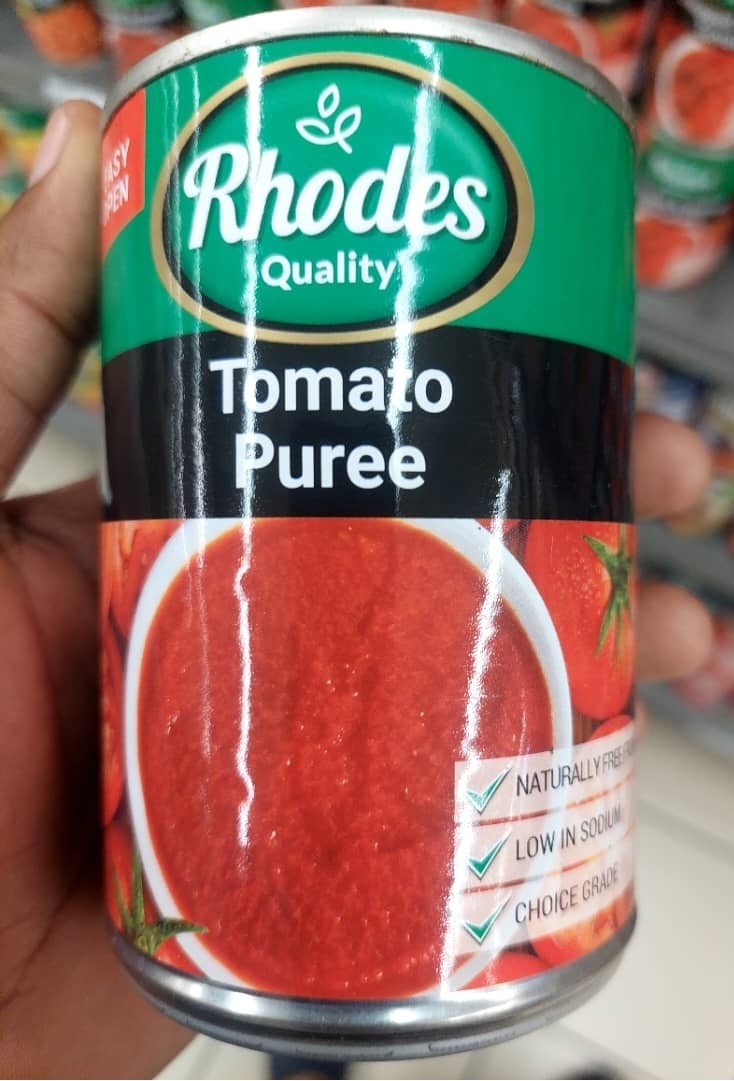

2.2 Verpakkingsvorm: 70 g blikblik en 410 g blikblik.

2.3 Productiecapaciteit: 3 ton/uur, 600 CPM voor 70 g blikjes, 120 CPM voor 410 g blikjes.

2.4 Vacuümmeng- en batchsystemen

2.5 Automatische combinatie machine voor het vullen en naaien

2.6 Transportvoertuigen maken gebruik van motoren van bekende merken met frequentieregeling van de snelheid, om de stabiliteit van de productielijn te verbeteren;om zo de onderhoudstijd tot een minimum te beperken en de efficiëntie van de productielijn te verhogen.

2.7 Het besturingssysteem van elke sectie is uitgerust met detectie-elementen en foto-elektrische apparatuur om de besturing en de koppeling doeltreffender te bewerkstelligen.

2.8 Prestaties van de apparatuur: hoge mate van automatisering, continue stabiliteit, veiligheid en betrouwbaarheid.

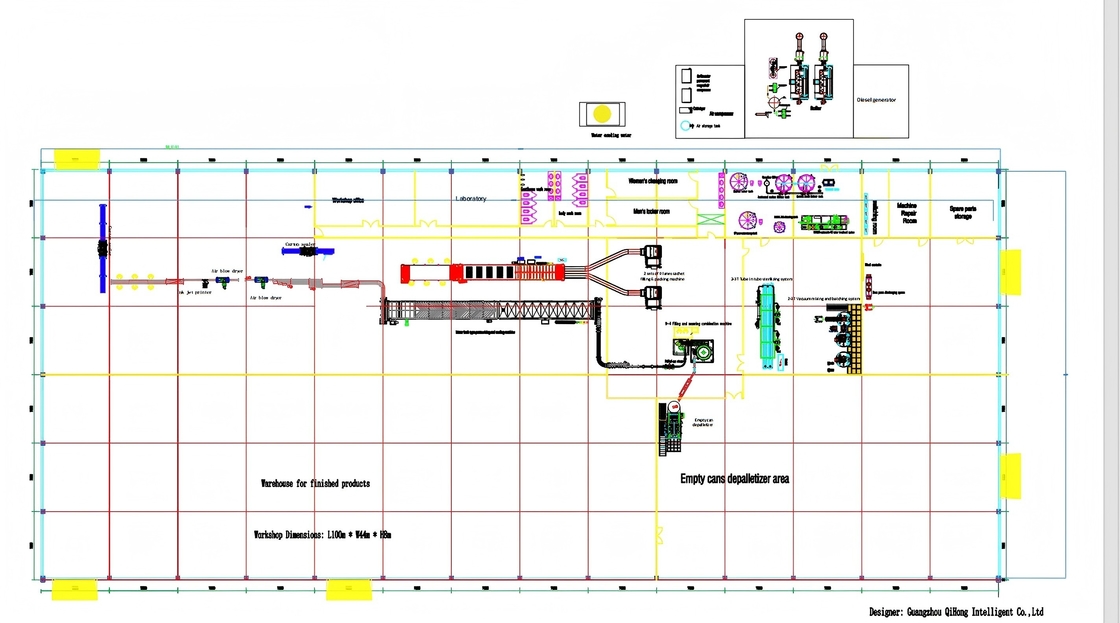

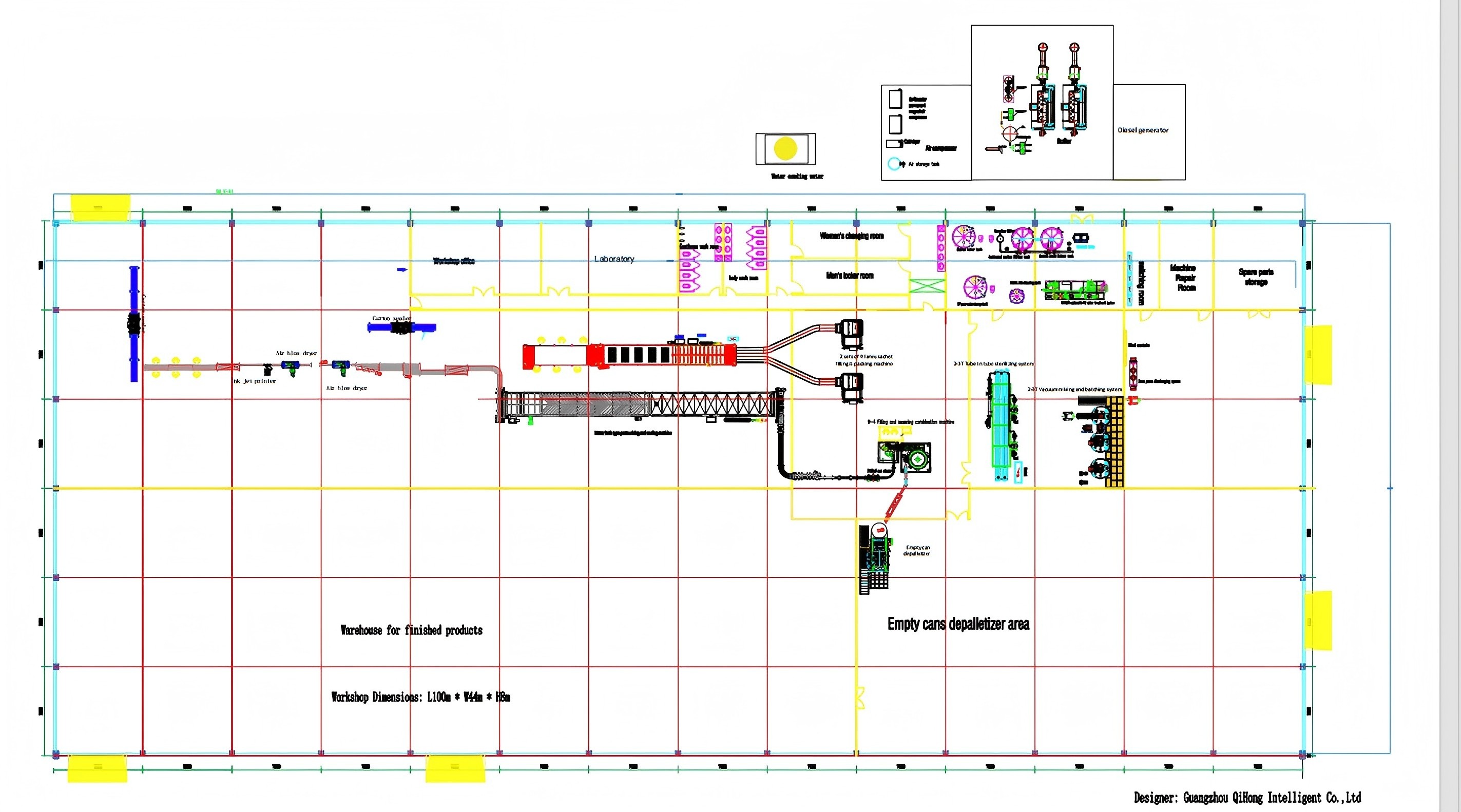

2.9 kosteloos ontwerpen maakt op basis van de door de opdrachtgever verstrekte werkplaatstrekking en tekeningen voor de documentatie van de opdrachtgever verzendt, met inbegrip van tekeningen zoals de lay-out van de uitrusting;tekening van de pijpleiding, verwerkingsstroomdiagram, elektrische besturing distributie tekening, enz.

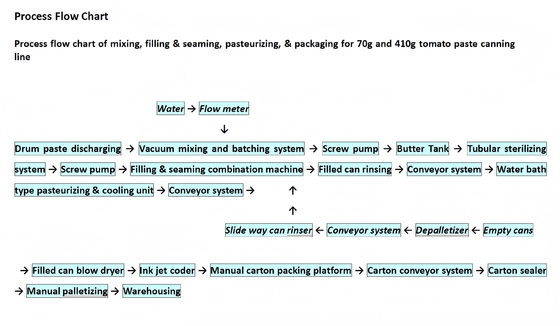

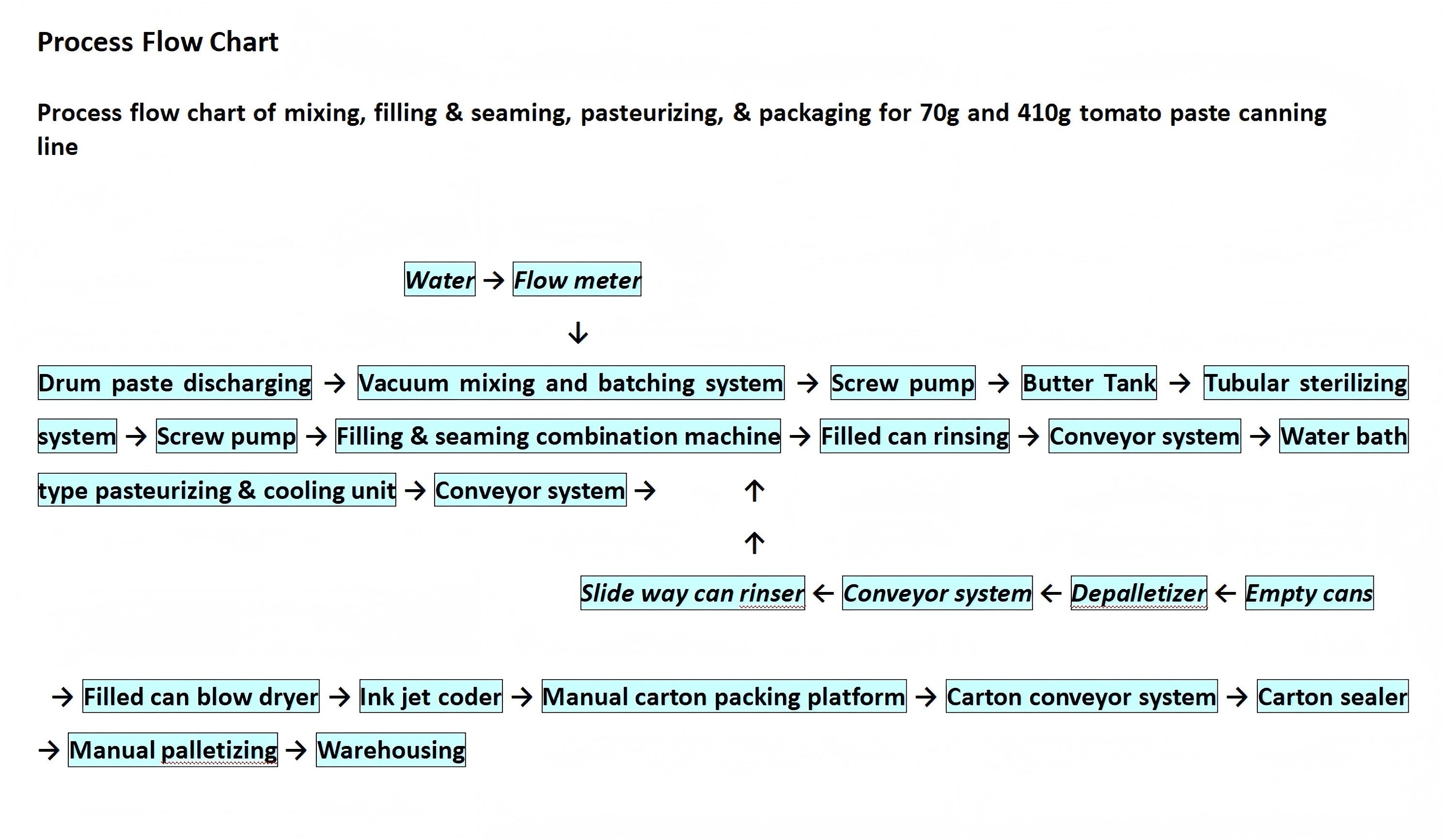

Ⅱ. Process Stroomgrafiek

Processtroomgrafiek van het mengen, vullen en naaien, pasteuriseren en verpakken voor de tomatenpasta-conserveringslijn van 70 g en 410 g

Water → Stroommeter

↓

Drum paste discharging → Vacuum mixing and batching system → Screw pump → Butter Tank → Tubular sterilizing system → Screw pump → Filling & seaming combination machine → Filled can rinsing → Conveyor system → Water bath type pasteurizing & cooling unit → Conveyor system →       ↑

↑

Slide way kan spoelmachine ← Conveyor systeem ← Depalletizer ← lege blikken

→ Gevulde blikkenblaasdroger → Inkjet-coder → Handmatig kartonverpakkingsplatform → Kartonconveyor systeem → Kartonverzegelaar → Handmatig palletiseren → Opbergen
